Druk 3D to fantastyczna technologia, która pozwala wykonać dowolnie skomplikowany obiekt. Aby uzyskać wydruk 3D trzeba dysponować cyfrowym modelem 3D w postaci siatki trójkątów (format .stl). W przypadku prostych obiektów, zamodelowanie nie stanowi problemu. Gdy natomiast chcemy odtworzyć obiekt o skomplikowanej geometrii lub organicznych kształtach, modelowanie nie jest najlepszą metodą. Po pierwsze jest zbyt czasochłonne, po drugie zbyt niedokładne – złożone krzywizny będą odtworzone „na oko”.
Warto wówczas sięgnąć po trójwymiarowe skanowanie przedmiotu. Profesjonalne skanery 3D są urządzeniami pomiarowymi o dokładności 0,05 mm, dlatego mamy pewność, że otrzymamy model 3D z idealnie odwzorowaną geometrią. Na dodatek proces pomiarowy trwa zazwyczaj nie więcej niż 5-10 min. Następnie wykonywane są procesy obliczeniowe w dedykowanym oprogramowaniu. Ten etap w przypadku małych obiektów trwa ok kilku godzin. Tak więc jesteśmy w stanie rozpocząć druk 3D już następnego dnia.
Jak wygląda wykonanie szczegółowego modelu do druku 3D za pomocą skanu 3D?
1.Pomiar 3D
Zaczynamy od wykonania pomiaru 3D skanerem.
Jest to urządzenie optyczne, emitujące światło
Strukturalne (z paskami). Oznacza to, że zeskanujemy te powierzchnie, które znajdą się w polu
Widzenia detektorów skanera.

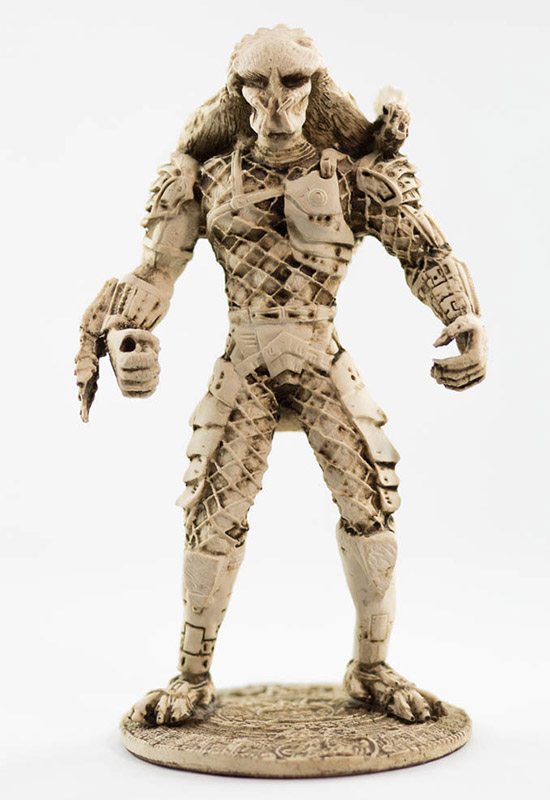

Starannie wykonujemy pomiar obracając figurką, aby dotrzeć do wszystkich zakamarków obiektu.
2.Obróbka wyników pomiaru
Po zeskanowaniu obiektu otrzymujemy chmurę punktów, którą należy „obrobić” – między innymi oczyścić z powstałego szumu.
Po kilku etapach procesu obliczeń otrzymujemy model 3D w postaci siatki trójkątów.
Możemy go wyeksportować do wszystkich popularnych formatów, jak .stl, .ply, .obj.

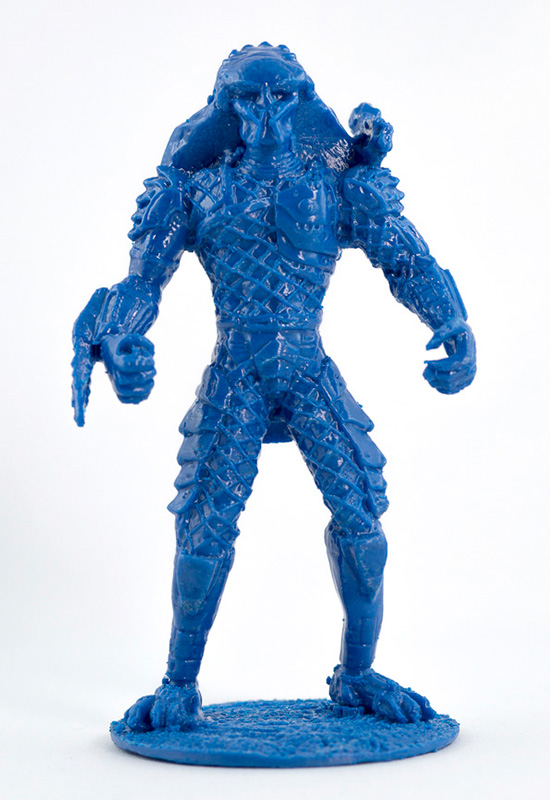

Druk 3D
Gotowy model może posłużyć do wydruku 3D
W dowolnej technologii, oraz z dowolnego materiału.
W tym przypadku skorzystaliśmy z
Najbardziej popularnej technologii FDM.
Ze względu na liczne podpory, wydruk wymagał
ręcznej obróbki mechanicznej. Wystarczy go pomalować, aby wyglądał identycznie jak oryginał.
